OXIDACIÓN Y REDUCCIÓN
Fotoquímica
LA TECNOLOGÍA
Descubre la innovación de nuestros equipos de fotoquímica
En todos nuestros fotorreactores utilizamos como fuente de luz la novedosa tecnología LED, promoviendo tratamientos con un menor consumo energético.
Disponemos de diferente tipos de luz (UV-C, UV-B, UV-A, visible, IR, etc.), pudiéndose integrar hasta varios de ellos en una misma fuente de iluminación.
Es destacable que se puede regular la intensidad de radiación emitida para ajustarla a tus necesidades.
Además, todos nuestros equipos cuentan con un sistema de control de temperatura de los LEDs mediante convección de aire forzada, maximizando su eficiencia y vida útil.

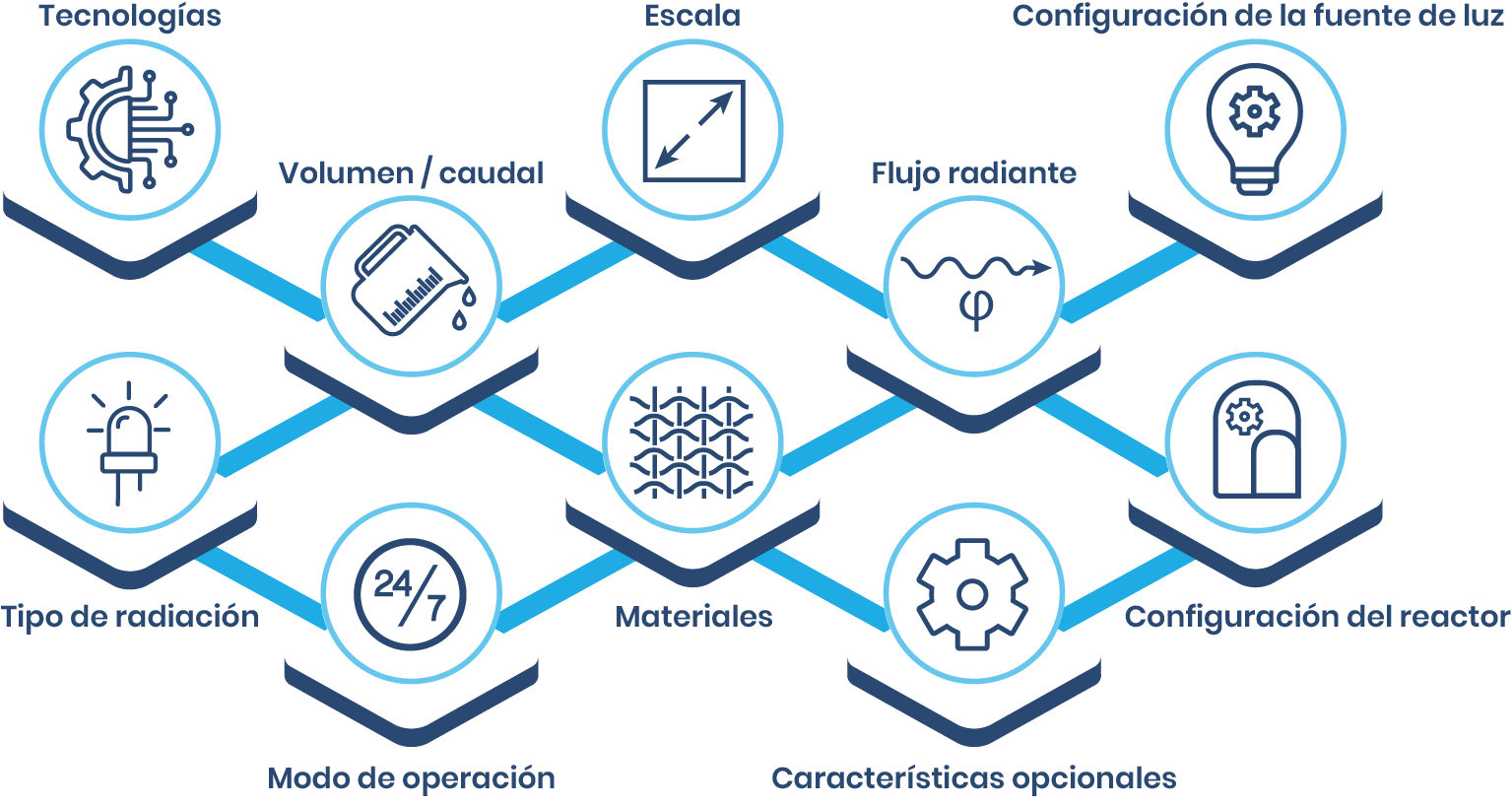

CARACTERÍSTICAS
Desde fuentes de iluminación hasta plantas completas, siempre a medida
Estas son las opciones con las que puedes customizar tu equipo en base a tus necesidades:
Tecnologías
- Fotocatálisis
- Fotólisis
- Foto-Fenton
- UV/H2O2
Escala
- Laboraorio
- Piloto
- Industrial
Configuración de la fuente de luz
- Radiación externa
- Radiación externa e interna
- Radiación interna
Volumen / caudal
- V: desde mL a varios L
- Q: hasta varios m3/h
Tipo de radiación
- UV-C
- UV-B
- UV-A
- Violeta
- Blanco
- Azul
- Verde
- Rojo
- NIR
- FIR
Materiales
- Acero inoxidable
- Cuarzo
- PP
- PVC
- PVDF
- Vidrio de borosilicato
- Viton®
Configuración del reactor
- Anular
- Celda
- Haz colimado
- CPC
- Inmersión
- Radiación externa
Modo de operación
- Alterno
- Por lotes
- Continuo (24/7)
Características opcionales
- Automatización
- Sistema de filtración
- Tanque encamisado
- Medidas online (pH, O2, ...)
- Control de temperatura
PRODUCTOS

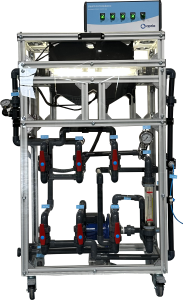

Reactores
- Flujo en ánulo externo
- Hasta escala industrial
Anular
- Área de la ventana de iluminación ajustable

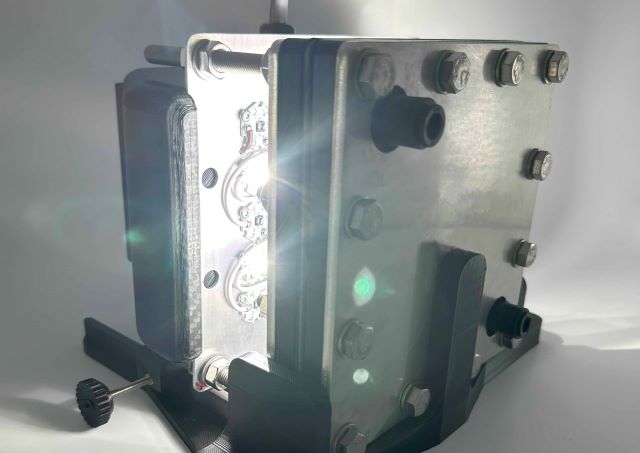

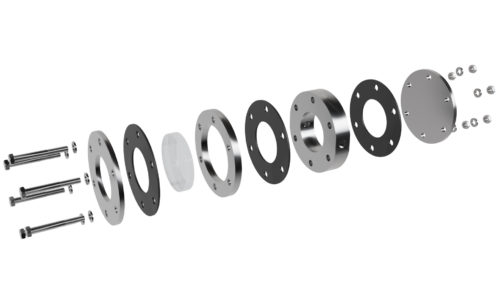

Celda
- Superficie reflectante
- Tecnología LED como elemento opcional

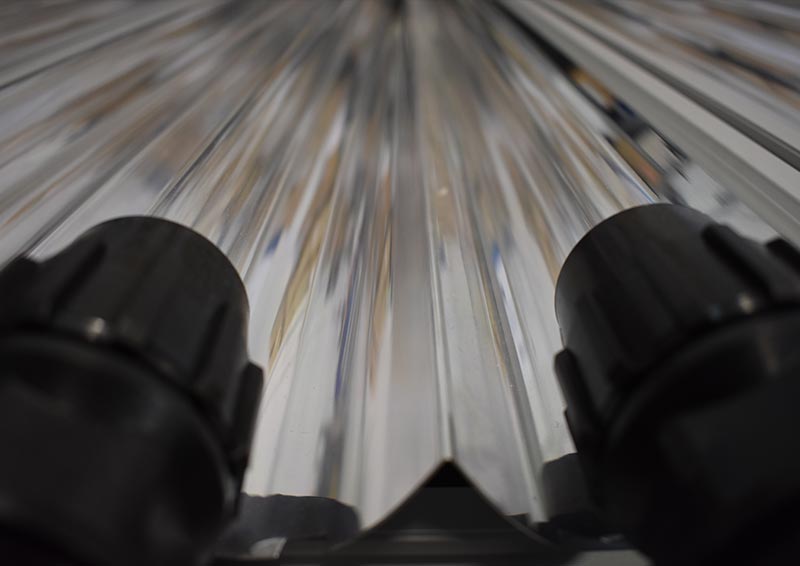

CPC
- Factor de Placa Petri > 0,9

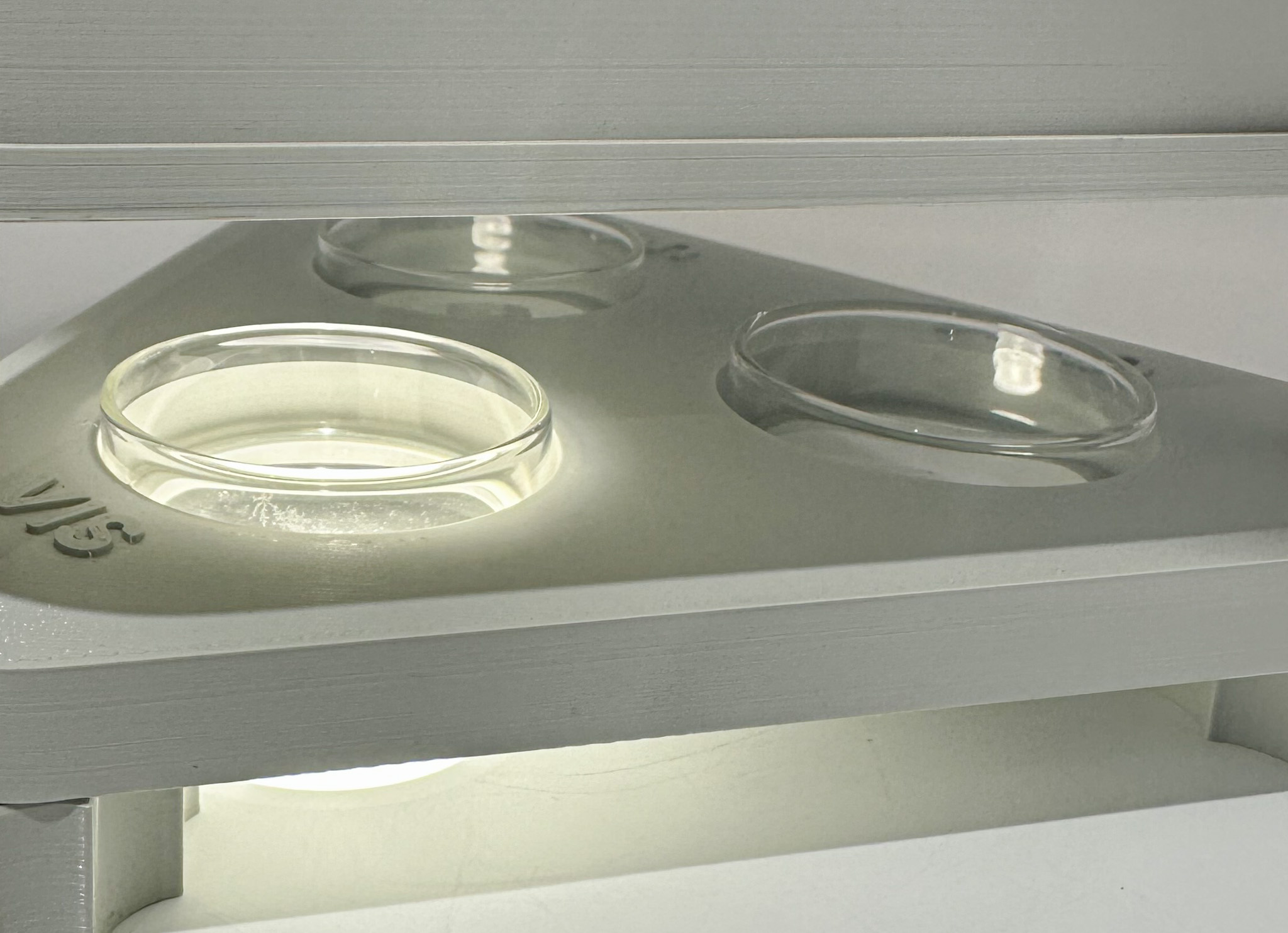

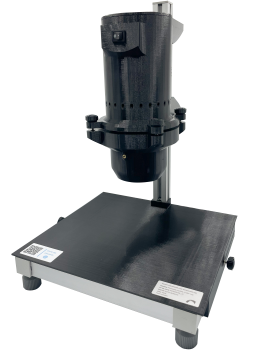

Haz colimado
- Permite trabajar tanto en batch como en continuo

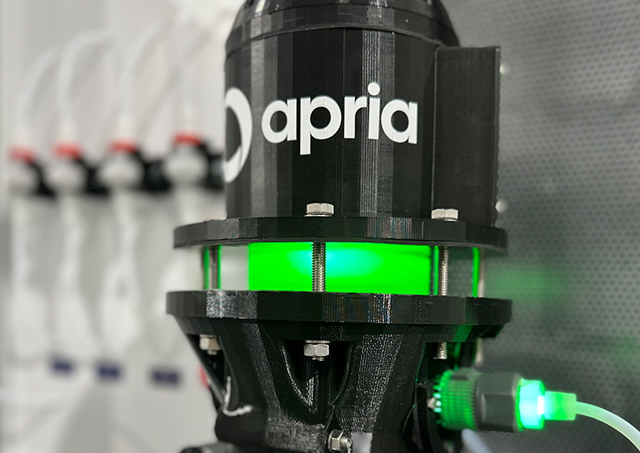

Inmersión
- Lámparas con distancia regulable

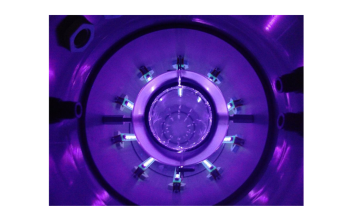

Radiación externa
MULTICELL
Lámparas
- 1 LED
- Control on/off
- Distancia regulable

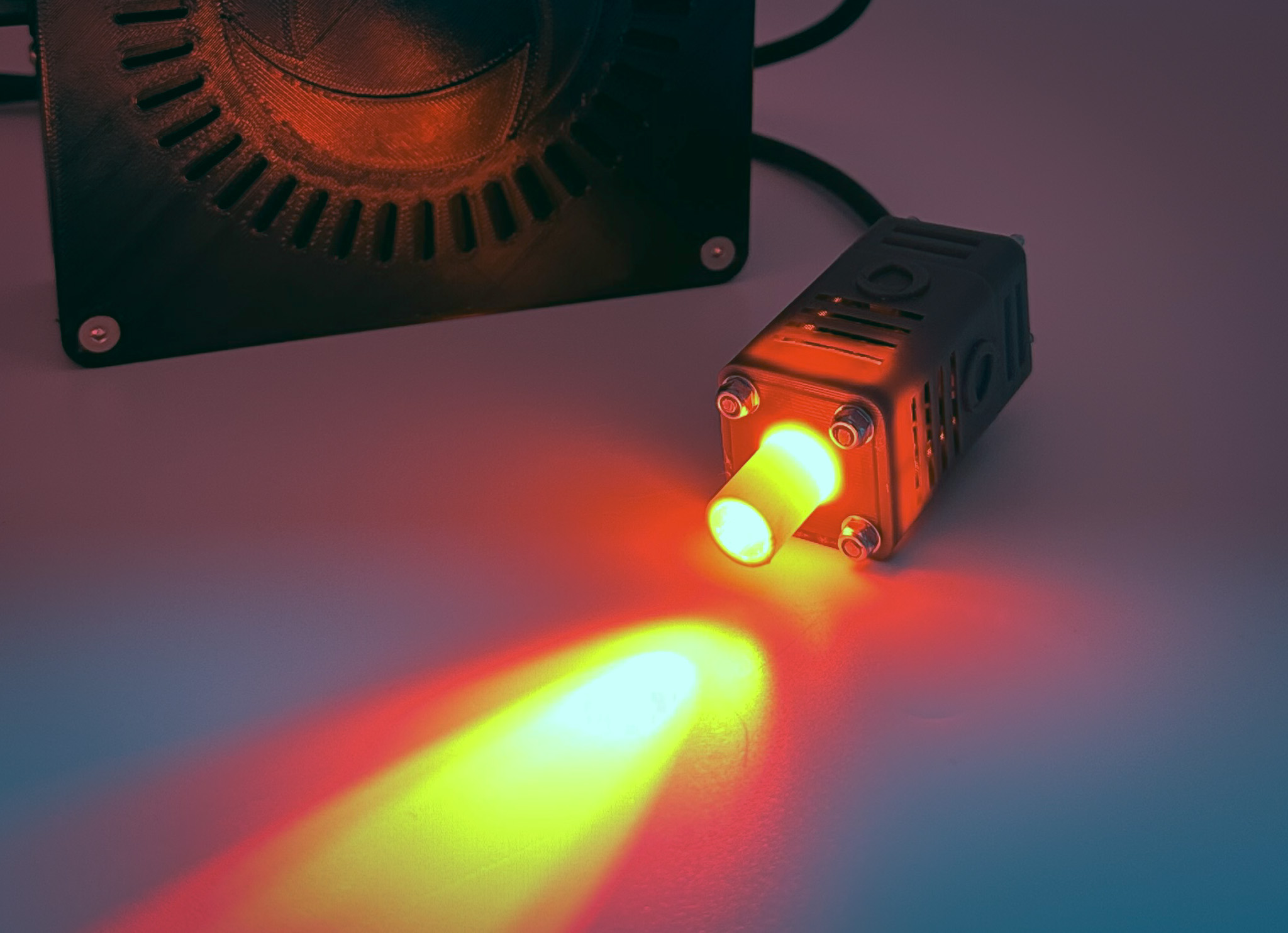

Puntero LED
- Control on/off
- Distancia regulable
- Complemento de colimación opcional

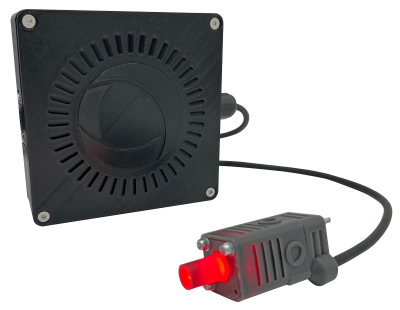

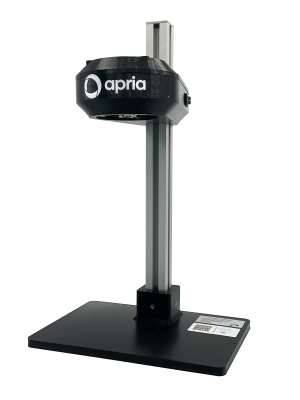

Lámpara mono LED
- Intensidad de los LEDs ajustable mediante PLC

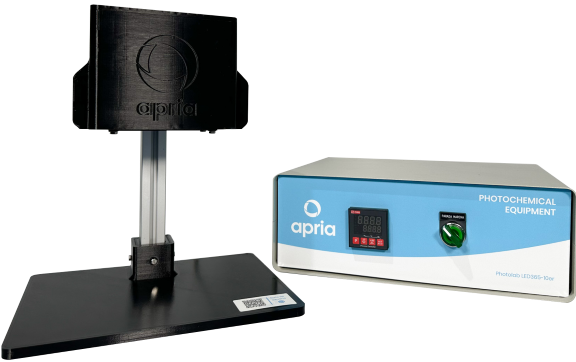

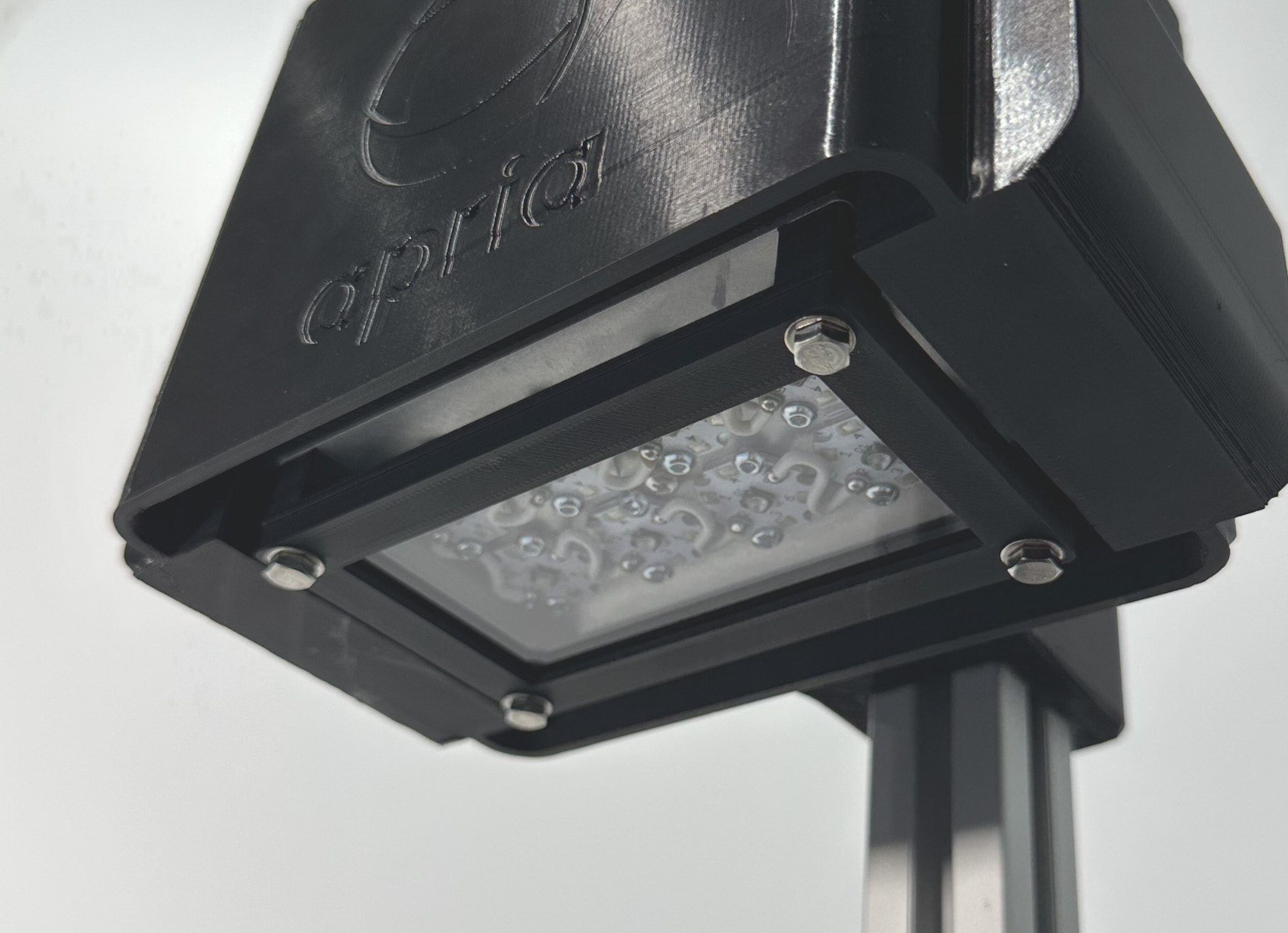

Lámpara multi LED
REFERENCIAS
Anular
Photobench LED365_32a
País: España | Cliente: I.E.S. Gutiérrez Aragón
LEDs UV-A de intensidad regulable y sistema de refrigeración mediante convección forzada de aire.
- Bomba de recirculación.
- Medida online en continuo de pH, T y O2.
- Membrana para la recuperación del fotocatalizador.
- Control de temperatura mediante intercambiador de calor y baño termostatizado.
- Operación en continuo o por cargas.
Anular
Photobench LED275_8a
País: España | Cliente: EURECAT
Fotorreactor anular de borosilicato acabado en espejo: radiación interna (ánulo interior, 4 tiras). LEDs UV-C de intensidad regulable y con refrigeración propia.
- Sistema de ozono.
- Sistema de dosificación de químicos.
- Medida “online” en continuo de pH, T, ORP y conductividad.
- Instrumentación para controlar el caudal y la presión.
- Control de temperatura mediante intercambiador de calor.
- Operación mediante PLC.
- Armario eléctrico de control y maniobra.
- Conjunto montado sobre bastidor de aluminio.
Anular
Photobench LED275_0.8-365_16-450_16a
País: España | Cliente: Universidad Politécnica de Madrid
2 fotorreactores anulares con acabado en espejo. LEDs de intensidad regulable y con refrigeración propia (reactor 1: LEDs UV-C, reactor 2: LEDs UV-A y visible).
- Bomba recirculación.
- Pretratamiento mediante filtración.
- Sistema generador de ozono.
- Sistema de extracción y filtración de aire.
- Medida en línea en continuo de pH y T.
- Sistema de dosificación de químicos.
- Instrumentación para el control del caudal y la presión.
- Control de temperatura a través de un intercambiador de calor y un baño de refrigeración.
- Operación mediante PLC.
Anular
Photolab LED365_16-450_16a
País: España | Cliente: Proquinorte
LEDs UV-A y visible de intensidad regulable y sistema de refrigeración mediante convección forzada de aire.
- Agitación magnética.
- Bomba recirculación.
- Medida online en continuo de pH, T y O2.
- Membrana para la recuperación del fotocatalizador.
- Instrumentación para el control del caudal y la presión.
- Control de temperatura mediante baño termostatizado.
- Consola eléctrica con PLC para el control de la lámpara LED, el agitador, la bomba y el analizador.
Anular
Photobench LED365_224a
País: España | Cliente: Confidencial
- 5 lámparas con LEDs UV-A de intensidad regulable.
- Funcionamiento conjunto de las 5 lámparas.
- Refrigeración de las lámparas mediante convección forzada de aire.
- Caudal máximo recomendado: 5 m3/h
- Cuadro eléctrico con PLC para el control de las lámparas.
Celda

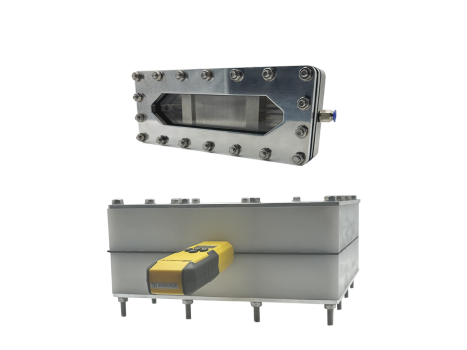

Photolab 50
País: España | Cliente: AIMPLAS
Reactor tipo celda de placas y marcos, con ventana de iluminación.
Probetas para operación en 2 modos de flujo: tangencial y cruzado.
- Área irradiada: 50 cm2.
Cámara de medida para introducir un sensor de VOCs.
Celda
Photolab LED275_0.1-365_1-450_1scb/20
País: España | Cliente: Universidad Pablo Olavide
- 1 celda con configuración de placas y marcos.
- Área de iluminación 20 cm2.
3 lámparas con tecnología LED: 1 para UV-C, 1 para UV-A y 1 para visible. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2 ó 3 lámparas de manera simultánea.
3 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Soportes para la colocación de vasos de precipitados de dos tamaños y de una celda fotoquímica.
- 3 sistemas de agitación independientes.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
Celda
Photolab LED365_14-450_16m/100
País: España | Cliente: Instituto de Cerámica y Vidrio (ICV-CSIC)
Reactor tipo celda placas y marcos, con ventana de iluminación.
- Área irradiada: 100 cm2.
- Sistema de iluminación con LEDs UV-A y visible de intensidad regulable y refrigeración mediante convección forzada de aire.
- Posibilidad de uso independiente o simultáneo de ambos tipos de radiación.
- Consola eléctrica con PLC para el control del sistema de iluminación LED.
Celda
Photolab LED365_2-450_2m
País: España | Cliente: Proquinorte
Lámparas intercambiables con LEDs UV-A y vis de intensidad regulable y refrigeración por convección forzada de aire.
- Celda de metacrilato con placas de sujeción externas de acero inoxidable.
- Consola eléctrica con PLC para el control de las lámparas.
CPC
Photobench LED275_4-365_44-450_44a/CPC2/Elecbench M-T155/Elecbench A-A600
País: Francia | Cliente: Aix-Marseille Université (AMU) y Cité de l'Innovation et des Savoirs Aix-Marseille (CISAM)
3 fotorreactor anulares de LEDs UV-C, UV-A y visible. De intensidad regulable con refrigeración propia.
- 1 fotorreactor solar CPC.
- 1 sistema de ozono.
1 celda de electrocoagulación. Electrodos de aluminio con superficie activa aproximada de 600 cm2.
1 celda de electrooxidación. Electrodos de MMO y Ti con superficie activa aproximada de 155 cm2.
- 1 sistema de dosificación de químicos.
- Medida en línea en continuo de pH, T, ORP y conductividad.
- Instrumentación para el control del caudal y presión.
- Control de temperatura mediante intercambiador de calor.
- Armario eléctrico de control y maniobra, operación mediante PLC.
- Conjunto montado sobre bastidor de aluminio.
CPC
Photobench LED275_0.4-365_16a/CPC1
País: Francia | Cliente: Centre National de la Recherche Scientifique (CNRS)
2 fotorreactores anulares de borosilicato con acabado en espejo: radiación interna (ánulo interior, 4 tiras). LEDs UV-C, UV-A y visible de intensidad regulable y con refrigeración propia.
- 1 reactor CPC solar con radiómetro.
Sistema de filtración con membrana para la recuperación del fotocatalizador.
- 2 sistemas de dosificación de químicos.
- Bombas de recirculación y filtración.
- Medida «online» en continuo de pH, T y O2.
- Instrumentación para controlar el caudal y la presión.
- Control de temperatura mediante intercambiador de calor.
- Operación mediante PLC.
- Armario eléctrico de control y de maniobra.
CPC
Photobench LED365_48-450_48a/CPC2
País: España | Cliente: Universidad Politécnica de Valencia
- 2 fotorreactores anulares con acabado en espejo con LEDs UV-A y visible de intensidad regulable y con refrigeración propia.
- 1 reactor solar CPC con radiómetro.
- Sistema de filtración en dos etapas: prefiltración y/o microfiltración.
- 2 sistemas de dosificación química.
- Instrumentación para el control de caudal y presión.
- Control de temperatura a través de un intercambiador de calor.
- Operación mediante PLC.
CPC

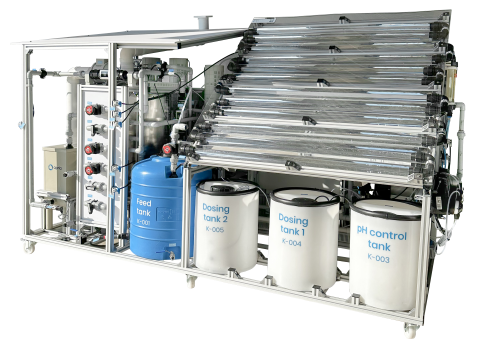

Photobench LED365_64a/CPC5
País: España | Cliente: EMUASA y ESAMUR
- 2 fotorreactores anulares con LEDs UV-A de intensidad regulable y con refrigeración propia.
- 1 fotorreactor solar CPC con radiómetro.
- Medida en línea en continuo de pH, T, O2, y redox.
- Membrana para la recuperación del fotocatalizador.
- Control de temperatura mediante intercambiador de calor.
- Instrumentación para el control del caudal y presión.
- Operación automatizada: PLC, válvulas automáticas, sensores de nivel, etc.
Haz colimado

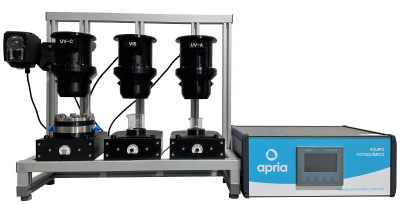

Photolab LED265_0.1-365_1-450_1cb
País: España | Cliente: Universidad de Vigo
3 lámparas con tecnología LED: 1 para UV-C, 1 para UV-A y 1 para visible. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2 ó 3 lámparas de manera simultánea.
3 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
Soporte para el sistema de reacción con tres probetas para la colocación de placas Petri.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
- Carcasa externa de protección.
Haz colimado
Photolab LED365_1-450_1-850_1cb
País: España | Cliente: Ciemat
3 lámparas con tecnología LED: 1 para UV-A, 1 para visible y 1 para IR. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2 ó 3 lámparas de manera simultánea.
3 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
Soporte para el sistema de reacción con tres probetas para la colocación de reactores para fase gas.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
- Carcasa externa de protección.
Haz colimado
Photolab LED275_0.01-300_0.03-365_1-450_1cb
País: España | Cliente: Plataforma Solar de Almería
4 lámparas con tecnología LED: 1 para UV-C, 1 para UV-B, 1 para UV-A y 1 para visible. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2, 3 ó 4 lámparas de manera simultánea.
4 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
Soporte para el sistema de reacción con 4 probetas para la colación de placas Petri.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
- Carcasa externa de protección.
- Incluye sistema de agitación.
Haz colimado
Photolab LED365_1-450_1-850_1cb
País: España | Cliente: Confidencial
3 lámparas con tecnología LED: 1 para UV-A, 1 para visible y 1 para IR. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2 ó 3 lámparas de manera simultánea.
3 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
Soporte para el sistema de reacción con tres probetas para la colación de placas Petri.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
- Carcasa externa de protección.
- Incluye sistema de agitación.
Haz colimado
Photolab LED275_0.01-300_0.03-365_1cb
País: España | Cliente: Universidad de Cádiz
3 lámparas con tecnología LED: 1 para UV-C, 1 para UV-B y 1 para UV-A. Cada tipo de luz tiene encendido independiente y potencia irradiada total regulable. Pueden utilizarse 1, 2 ó 3 lámparas de manera simultánea.
3 sistemas de colimación (uno para cada lámpara). Cada sistema incluye: 1 tubo colimador + 1 lente colimadora.
Soporte para el sistema de reacción con tres probetas para la colación de placas Petri.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Consola eléctrica con PLC para el control de los sistemas de iluminación.
- Carcasa externa de protección.
- Incluye radiómetro portátil.
Inmersión

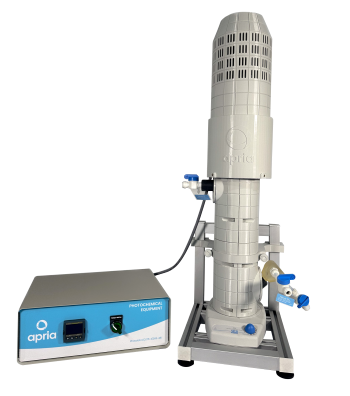

Photolab LED275_4-365_18i
País: España | Cliente: Gaiker
- Reactor.
Lámparas de inmersión con tecnología LED UV-C y UV-A. Sin intensidad regulable y con refrigeración mediante convección forzada de aire.
- Carcasa protectora externa.
- Consola eléctrica con PLC para encendido y apagador del equipo y control de la temperatura de los LEDs.
- Radiómetro.

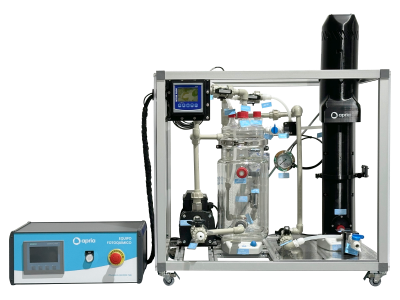

Inmersión

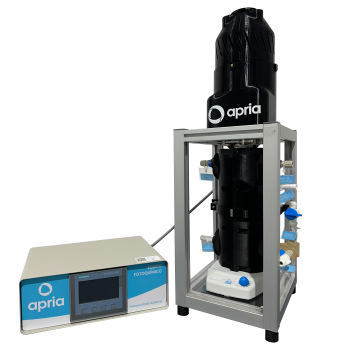

Photolab LED365_19-450_19i
País: España | Cliente: Iberlabo
- Reactor encamisado.
Lámpara de inmersión con tecnología LED UV-A y visible. Con intensidad ajustable y refrigeración mediante convección forzada de aire.
- Carcasa protectora externa.
- Sistema de aireación: anillo de evacuación de aire y cámara de inyección de aire.
- Consola eléctrica con PLC para el control de la fuente de iluminación.
Inmersión
Photolab LED365_58i
País: España | Cliente: CETIM
- Tanque de alimentación encamisado con agitación magnética.
- Bomba centrífuga.
Reactor de inmersión con LEDs UV-A. Con intensidad ajustable y refrigeración mediante convección forzada de aire.
- Carcasa protectora externa.
- Sistema de medida de pH y temperatura.
- Instrumentación para el control del caudal y de la presión.
- Consola eléctrica con PLC para el control de la fuente de iluminación.
Inmersión
Photolab LED275_3-365_38i
País: España | Cliente: Universidad Politécnica de Madrid
- Reactor encamisado de cuarzo.
Lámparas LED de inmersión intercambiables: 1 de UV-C y 1 de UV-A. Con intensidad ajustable y refrigeración mediante convección forzada de aire.
- Carcasa protectora externa.
- Consola eléctrica con PLC para el control de la fuente de iluminación.
- Sistema de aireación: anillo de evacuación de aire, cámara de inyección de aire.
Inmersión
Photolab LED365_19-457_22-523_7-623_15i
País: España | Cliente: Universidad de Córdoba
Reactor de inmersión de vidrio de borosilicato con acabado interno en espejo y carcasa protectora externa.
4 lámparas LED intercambiables con radiación: UV-A, azul, verde y roja. Intensidad regulable y refrigeración mediante convección forzada de aire.
- Tanque encamisado.
- Agitación magnética.
- Sistema de pervaporación.
- Medida on-line de pH, T y O2.
- Control de temperatura mediante baño de refrigeración.
- Sistema de dosificación de químicos.
Armario eléctrico y de maniobra para operación y monitoreo/registro de variables.
Conjunto montado sobre bastidor de sobremesa de aluminio anodizado.
Inmersión
Photolab LED275_1i
País: España | Cliente: Universidad Autónoma de Madrid
- Reactor encamisado de cuarzo.
Lámpara LED UV-C de imersión con intensidad ajustable y refrigeración mediante convección forzada de aire.
- Carcasa protectora externa.
- Consola eléctrica con PLC para el control de la fuente de iluminación.
- Sistema de aireación: anillo de evacuación de aire, cámara de inyección de aire.
Inmersión
Photolab LED365_6-450_6i
País: Finlandia | Cliente: Universidad de Finlandia Oriental
- Fotorreactor CSTR de borosilicato y acabado en espejo.
LEDs UV-A y visible con intensidad regulable y sistema de refrigeración mediante convección forzada de aire.
Consola eléctrica con PLC para el control de la lámpara LED.
Agitación magnética.
- Sistema de aireación: anillo de evacuación de aire y cámara de inyección de aire.
Inmersión
Photolab LED275_2-365_13i
País: Italia | Cliente: Universitá Politecnica delle Marche
Fotorreactor CSTR plateado de borosilicato con acabado de espejo.
Lámpara de inmersión con radiación LED UV-A y UV-C con intensidad regulable y refrigeración mediante convección forzada de aire.
Consola eléctrica con PLC para el control de la radiación y la temperatura.
- Agitación magnética.
Sistema de aireación: anillo de evacuación de aire y cámara de inyección de aire.
Inmersión
Photolab LED275_0.2-365_14i
País: Francia | Cliente: Centre National de la Recherche Scientifique (CNRS)
- Fotorreactor CSTR plateado de borosilicato con acabado de espejo.
- LEDs UV-A y UV-C con intensidad regulable y sistema de refrigeración mediante convección forzada de aire.
- Carcasa externa de protección.
- Consola eléctrica con PLC para el control de la lámpara LED.
- Agitación magnética.
- Sistema de aireación: anillo de evacuación de aire y cámara de inyección de aire.
Radiación externa
Photolab LED365_24-450_24er
País: España | Cliente: Universidad Complutense de Madrid
- 1 lámpara de iluminación con tecnología LED UV-A, sin regulación de la intensidad y con sistema de disipación de calor.
- 1 lámpara de iluminación con tecnología LED visible, sin regulación de la intensidad y con sistema de disipación de calor.
- Bomba de alimentación.
- Consola eléctrica para el control de las lámparas y la bomba.
- Instrumentación para el control del caudal y de la presión.
Radiación externa
Photolab LED275_5er
País: España | Cliente: AIDISA - Asociación para la investigación Desarrollo e Innovación del Sector Agroalimentario.
- Lámpara con tecnología LED compuesta por 49 LEDs UV-C.
- Potencia irradiada total regulable.
- Sistema de refrigeración de los LEDs mediante convección forzada de aire.
- Regulación de la distancia de la lámpara a la muestra.
- Sistema antisalpicaduras para la protección de los LEDs
- Consola eléctrica con PLC para control de la lámpara.
Radiación externa
Photolab LED365_16er
País: España | Cliente: Universidad Politécnica de Madrid
- Reactor cúbico con iluminación en 5 de sus caras.
- Lámpara LED UV-A de intensidad regulable (formada por 5 placas).
- Refrigeración de los LEDs mediante convección forzada de aire.
- Consola eléctrica con PLC para el control de los LEDs.
Soporte para la colocación de una probeta sobre la que va depositado el fotocatalizador (probeta y fotocatalizador aportados por el cliente).
- Bomba para la recirculación del gas.
- Instrumentación para el control del caudal y de la presión.
Radiación externa
Photolab LED365_24-450_24er
País: España | Cliente: Proquinorte
- Lámparas LED intercambiables con intensidad regulable: UV-A y visible.
- Refrigeración de los LEDs mediante convección forzada de aire.
- Consola eléctrica con PLC para el control de los LED.
- Agitación magnética.
Radiación externa
Photolab LED380_1er
País: España | Cliente: Proquinorte
LEDs UV-A en distribución multitira con encendido seleccionable por pares de tiras.
- Agitación magnética.
- Medida online en continuo de pH, T y O2.
- Carcasa externa de protección.
- Armario eléctrico de control y de maniobra.
Lámpara
Photolab LED623_4p
País: - | Cliente: -
- Lámpara con tecnología LED tipo puntero.
- Luz roja (623 nm).
- Refrigeración del LED mediante un sistema de disipación de calor.
Lámpara
Photolab LED365_10m
País: - | Cliente: -
- Lámpara con tecnología LED UV-A (365 nm)
- Refrigeración de los LEDs mediante convección forzada de aire.
- Regulación de la intensidad de radiación mediante la distancia entre la lámpara LED y el sistema de reacción.
- Consola eléctrica para el control de la lámpara y la temperatura de los LEDs.
Lámpara
Photolab LED365_1s
País: España | Cliente: Universidad de Córdoba
- Lámpara con tecnología LED UV-A (365 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED450_1s
País: Italia | Cliente: Università Politecnica delle Marche
- Lámpara con tecnología LED visible (450 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED450_1s
País: España | Cliente: Universidad Pablo Olávide
- Lámpara con tecnología LED visible (450 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED265_0.1scb // Photolab LED275_0.1scb
País: España | Cliente: Universidad Politécnica de Madrid
- Lámparas con tecnología LED: 1 para UV-C (265 nm) y 1 para UV-C (275 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Complemento de colimación intercambiable que incluye 1 tubo colimador y 1 lente colimadora.
Lámpara
Photolab LED265_0.1scb // Photolab LED275_0.1scb
País: España | Cliente: Universidad de Cádiz
- Lámparas con tecnología LED: 1 para UV-C (265 nm) y 1 para UV-C (275nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
- Complemento de colimación intercambiable que incluye 1 tubo colimador y 1 lente colimadora.
Lámpara
Photolab LED365_0.1s // Photolab LED450_1s
País: España | Cliente: Universidad Pablo Olávide
- Lámparas con tecnología LED: 1 para UV-A (365 nm) y 1 para visible (315 lumens).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED265_0.1s
País: España | Cliente: Universidad de Cádiz
- Lámpara con tecnología LED UV-C (265 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED275_0.1s
País: España | Cliente: Universidad de Cádiz
- Lámpara con tecnología LED UV-C (275 nm).
- Refrigeración mediante disipación de calor.
- Regulación de la distancia de la lámpara LED al sistema de reacción.
Lámpara
Photolab LED365_3-405_3-450_3-850_3m
País: España | Cliente: Ciemat
4 lámparas intercambiables con tecnología LED: 1 para UV-A, 1 para violeta, 1 para visible y 1 para IR. Cada tipo de luz tiene potencia irradiada total regulable y refrigeración mediante convección forzada de aire. Las lámparas no pueden usarse de manera simultánea.
- Regulación de la distancia de las lámparas LED al sistema de reacción (celda proporcionada por el cliente).
- Consola eléctrica con PLC para el control de las lámparas.
